Factores críticos en el diseño de una sala de bombas contra incendios

El diseño de una sala de bombas contra incendios no admite margen de error. A diferencia de las bombas de uso industrial diario, una bomba contra incendios tiene un único propósito: proteger la vida humana y la propiedad, encendiéndose de manera autónoma y funcionando a su máxima capacidad el día exacto de una emergencia. Su verdadero valor reside en su capacidad de operar a la perfección en el momento que sea requerida.

Para garantizar esta confiabilidad extrema, existen factores críticos que deben considerarse detalladamente durante la fase de diseño e ingeniería:

1. CERTIFICACIÓN Y CUMPLIMIENTO NORMATIVO ESTRICTO

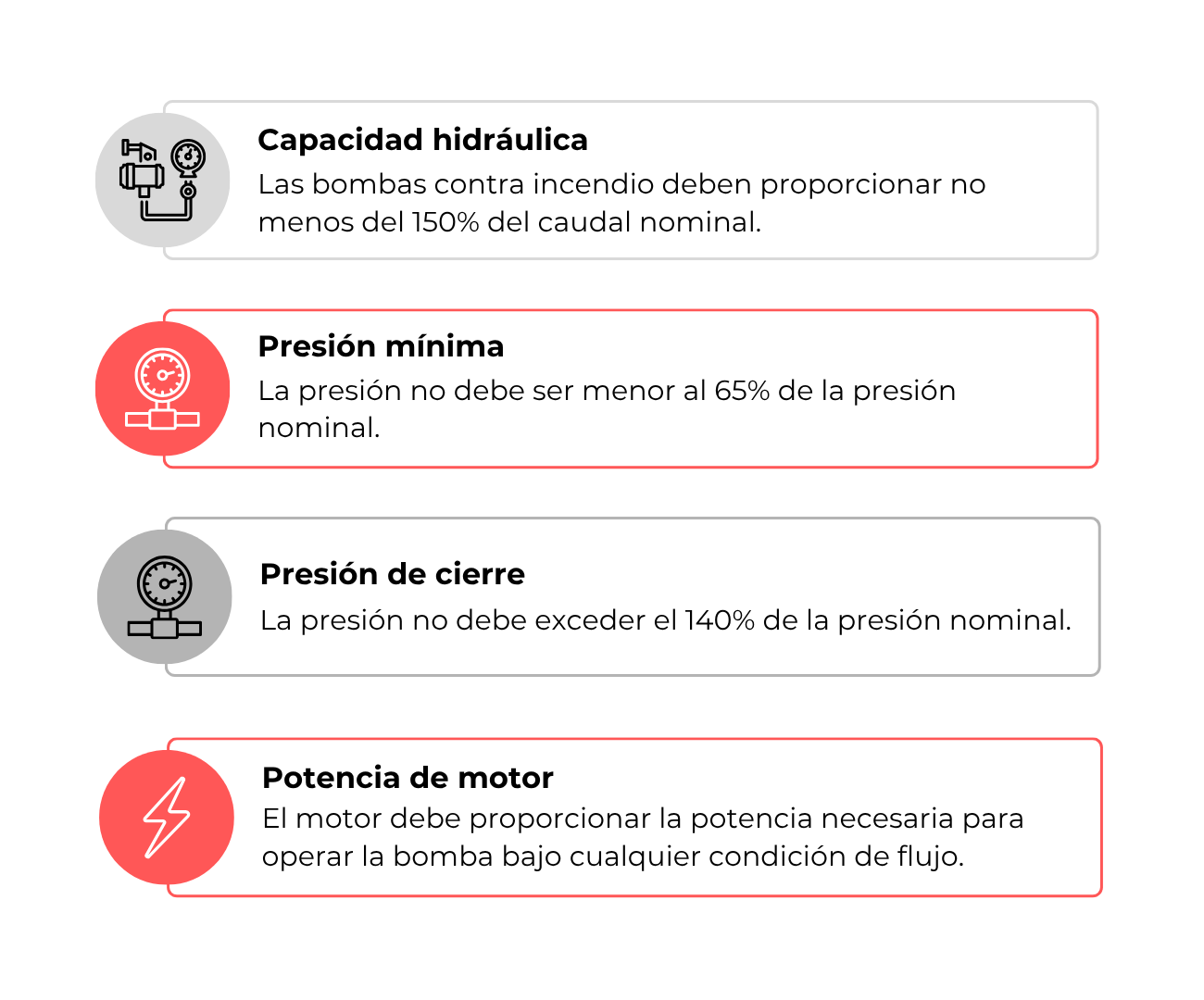

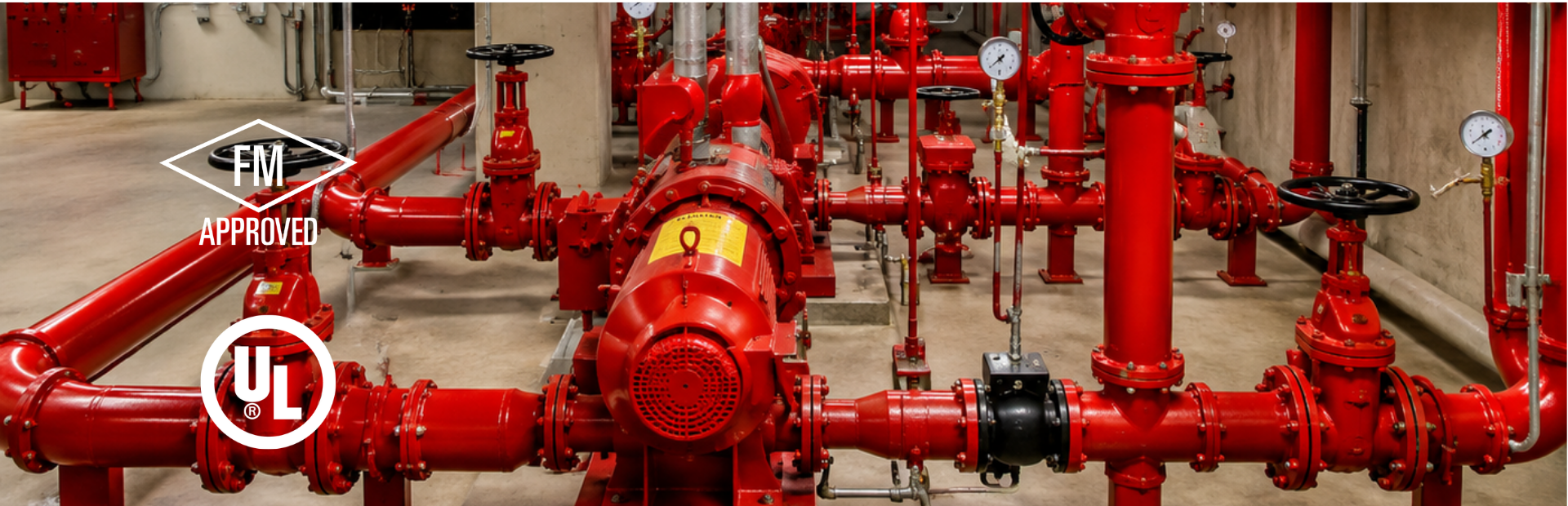

El primer paso innegociable es la especificación de equipos listados por UL y aprobados por FM. Las bombas no certificadas, aunque parezcan físicamente similares o más económicas inicialmente, presentan un alto riesgo operativo y carecen de ensayos validados para condiciones de incendio. Además, el diseño debe regirse estrictamente por los límites de la norma NFPA 20, la cual exige que:

La bomba debe proporcionar no menos del 150% del caudal nominal a una presión no menor al 65% de la presión nominal.
La presión de cierre total (a flujo cero) no debe exceder el 140% de la presión nominal.
El motor debe ser capaz de suministrar la potencia necesaria para operar la bomba bajo cualquier condición de flujo, abarcando la curva de operación de la bomba en su totalidad.

2. SELECCIÓN CORRECTA DE LA BOMBA Y LA FUENTE DE AGUA

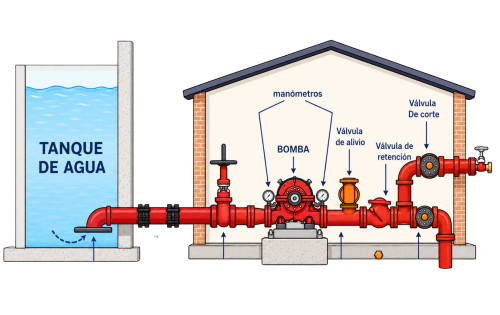

El diseño de la sala de bombas dependerá de los puntos de diseño requeridos (Caudal en GPM y Presión en PSI) y del tipo de succión disponible. Es vital seleccionar la topología de bomba adecuada:

Para succión positiva (tanques a nivel o elevados): Se utilizan bombas de Carcasa Partida (hasta 8,000 GPM), Succión Final (hasta 2,500 GPM) o In-Line (hasta 1,500 GPM).

Para succión negativa (cisternas subterráneas o fuentes naturales que se encuentren por debajo de la cota de succión de la bomba): Es imperativo el uso de Bombas de Turbina Vertical (hasta 7,500 GPM).

3. INCLUSIÓN DE TODOS LOS COMPONENTES DEL SISTEMA

Una sala de bombas es un ecosistema. El diseño no se limita a la bomba principal y su motor (eléctrico o diésel). Se debe planificar el espacio y la integración de:

El tablero controlador de la bomba.
La bomba mantenedora de presión (Jockey).

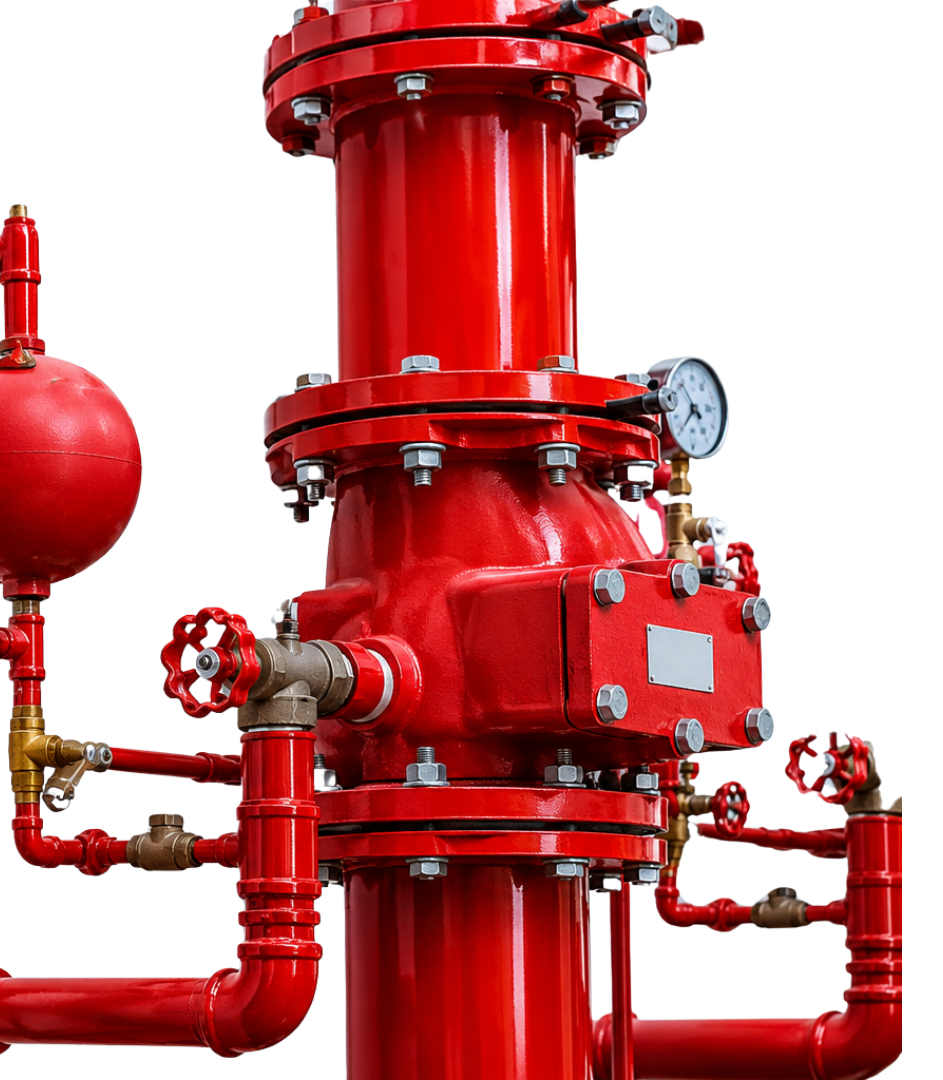

Accesorios normativos indispensables: Válvulas automáticas de alivio de aire, válvula de alivio de circulación, manómetros y manovacuómetros.
Tuberías especiales: Reducciones excéntricas en la succión (para evitar bolsas de aire) e incrementadores concéntricos en la descarga.
Sistemas de prueba: Medidor de flujo o cabezal de pruebas con válvulas de mangueras.

4. MITIGACIÓN DE VIBRACIONES Y OPTIMIZACIÓN DEL MONTAJE

El espacio en las salas de bombas suele ser limitado, y el tiempo de instalación en obra representa un costo significativo. Un factor crítico de diseño moderno es el uso de un Kit de conexionado ranurado aplicable para válvulas, cañerías, fitting e interconexiones al interior de la sala de bombas

Absorción: Las bombas contra incendio generan vibraciones muy fuertes. Las conexiones ranuradas (a diferencia de las bridadas o soldadas) absorben esta vibración de manera muy superior, reduciendo la transmisión de ruido y el esfuerzo sobre las tuberías.
Seguridad y rápidez: Al evitar el uso de soldaduras, se eliminan los peligrosos trabajos en caliente, reduciendo el riesgo de incendios durante el montaje y acelerando drásticamente el proceso de instalación. Además, permite un desmontaje rápido para facilitar las inspecciones y mantenimientos preventivos obligatorios.

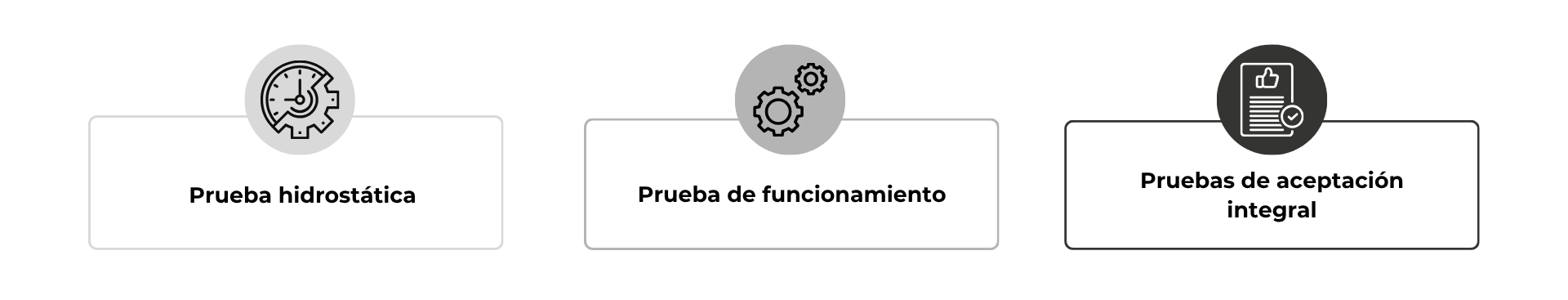

5. EXIGENCIA DE PRUEBAS DE ACEPTACIÓN INTEGRAL (FAT)

Por último, el diseño de ingeniería no está completo si no se audita su fabricación. Es un factor crítico exigir que el fabricante realice Pruebas de Aceptación en Fábrica (FAT). Cada bomba debe someterse a pruebas hidrostáticas de no menos de 5 minutos (a un mínimo de 250 psi) y a una prueba conjunta de rendimiento (Bomba-Motor) de 1 hora en condiciones reales antes de ser despachada a la sala de bombas.

Considerar estos factores garantiza que la sala de bombas será una verdadera “bóveda de precisión”, asegurando instalaciones ágiles, mantenimiento normativo facilitado y, sobre todo, una respuesta infalible ante cualquier emergencia.
